| 触点形式 | 触点材料 | 接触电阻 | 最大切换电流 | 最大切换电压 | 最大切换功率 | 最小应用负载 | 电气寿命 | 机械寿命 |
| 2C | AgNi (镀金) | ≤100mΩ (10mA 30mVDC) | 2A (阻性) | 240VAC/120VDC | 125VA/60W | 10mV 10μA | 1×105 次 OPS (AgSnO2,1A 125VAC/30VDC，阻性负载， 85℃，1s 通 9s 断 Resistive load, 85℃ , ON:OFF=1s:9s) | 1×108 次 OPS |
| 绝缘电阻 | 介质耐压 | 动作时间 | 复归时间 | 环境温度 | |
1000MΩ (500VDC) | 触点与线圈间：1500VAC 1min 断开触点间 Between Open Contacts: M/S 型 : 1000VAC 1min H 型 : 750VAC 1min | ≤7ms | ≤4ms | -40℃ ~+85℃ | |
| 振动 | 冲击 | 引出端方式 | 封装形式 | 重量 | |
| 稳定性 | 强度 | ||||
| 10Hz~55Hz 1.5mm 双振幅 (DA) | 196m/s² (10G) | 980m/s² (100G) | 印制板式 PCB | 防焊剂型 塑封型 | 约: 5g |
| 额定电压 | 动作电压 | 释放电压 | 最大允许电压 | 线圈电阻 | 线圈功耗 |
| 3 | ≤2.25 | ≥0.3 | 4.5 | 30 | 标准型 约: 0.28-0.58 |
| 5 | ≤3.75 | ≥0.5 | 8.0 | 90 | |
| 6 | ≤4.50 | ≥0.6 | 10.0 | 130 | |
| 9 | ≤6.80 | ≥0.9 | 14.5 | 280 | |
| 12 | ≤9.00 | ≥1.2 | 18.5 | 450 | |
| 15 | ≤11.3 | ≥1.5 | 22.0 | 625 | |
| 24 | ≤18.0 | ≥2.4 | 35.5 | 1600 | |
| 48 | ≤36.0 | ≥4.8 | 56.0 | 4000 | |
| 3 | ≤2.25 | ≥0.3 | 6 | 45 | 灵敏型 约: 0.2 |
| 5 | ≤3.75 | ≥0.5 | 10 | 125 | |
| 6 | ≤4.50 | ≥0.6 | 12 | 180 | |
| 9 | ≤6.80 | ≥0.9 | 18 | 405 | |
| 12 | ≤9.00 | ≥1.2 | 24 | 720 | |
| 15 | ≤11.3 | ≥1.5 | 30 | 1125 | |
| 24 | ≤18.0 | ≥2.4 | 48 | 2880 | |
| 3 | ≤2.4 | ≥0.3 | 7 | 60 | 高灵敏型 约: 0.15 |
| 5 | ≤4.0 | ≥0.5 | 11.5 | 167 | |
| 6 | ≤4.8 | ≥0.6 | 13.8 | 240 | |
| 9 | ≤7.2 | ≥0.9 | 20.8 | 540 | |
| 12 | ≤9.6 | ≥1.2 | 27.7 | 960 | |
| 15 | ≤12.0 | ≥1.5 | 34.6 | 1500 | |
| 24 | ≤19.2 | ≥2.4 | 55.2 | 3840 |
备注 :

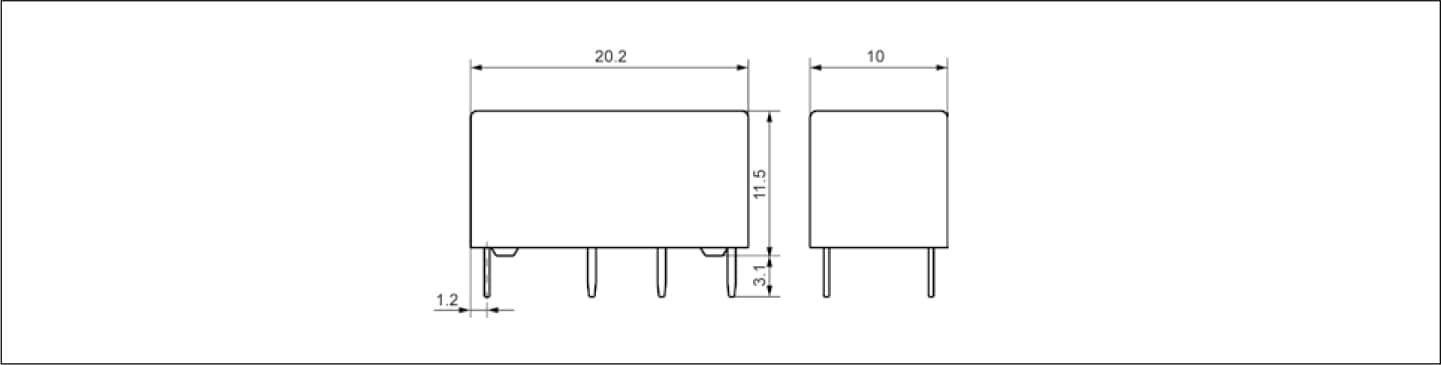

(1) 产品部分外形尺寸未注尺寸公差，当外形尺寸 ≤1mm，公差为 ±0.2mm；当外形尺寸在 1~5mm 之间时，公差为 ±0.3mm；当外形尺寸＞ 5mm 时，公差为 ±0.4mm；

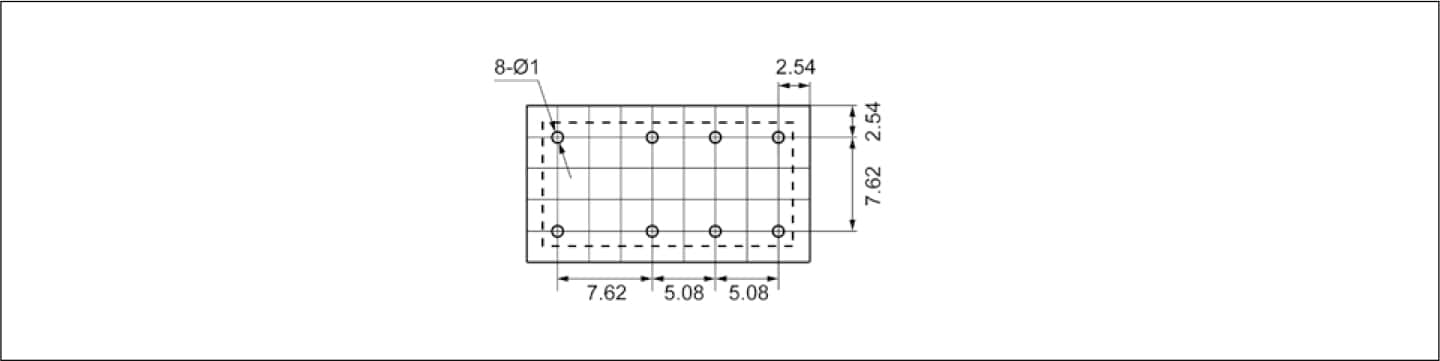

(2) 安装孔尺寸中未注尺寸公差的均为 ±0.1mm。
