| 触点形式 | 触点材料 | 接触电阻 ( 初始 ) | 触点负载（阻性） | 最大切换电流 | 最大切换电压 | 最大切换功率 | 电气寿命 ( 阻性负载 ) | 机械寿命 |
| 1A, 1B, 1C | 银合金 | ≤20mΩ (1A 24VDC) | 16A 250VAC | 20A | 250VAC | 5000VA | 1×105 次 OPS (16A 250VAC) | 1×106 次 OPS |
| 绝缘电阻 | 介质耐压 | 动作时间 | 复归时间 | 环境温度 | |
1000MΩ Min. (500VDC) | 触点与线圈间：4000VAC 1min 断开触点间：1000VAC 1min | ≤15ms | ≤15ms | -40℃ ~+85℃ | |
| 振动 | 冲击 | 引出端方式 | 封装方式 | 重量 | |
| 稳定性 | 强度 | ||||
| 10Hz~55Hz 1.5mm 双振幅 (DA) | 98m/s² (10G) | 980m/s² (100G) | 印刷电路板引出端 PCB | 塑封型 | 约: 13g |

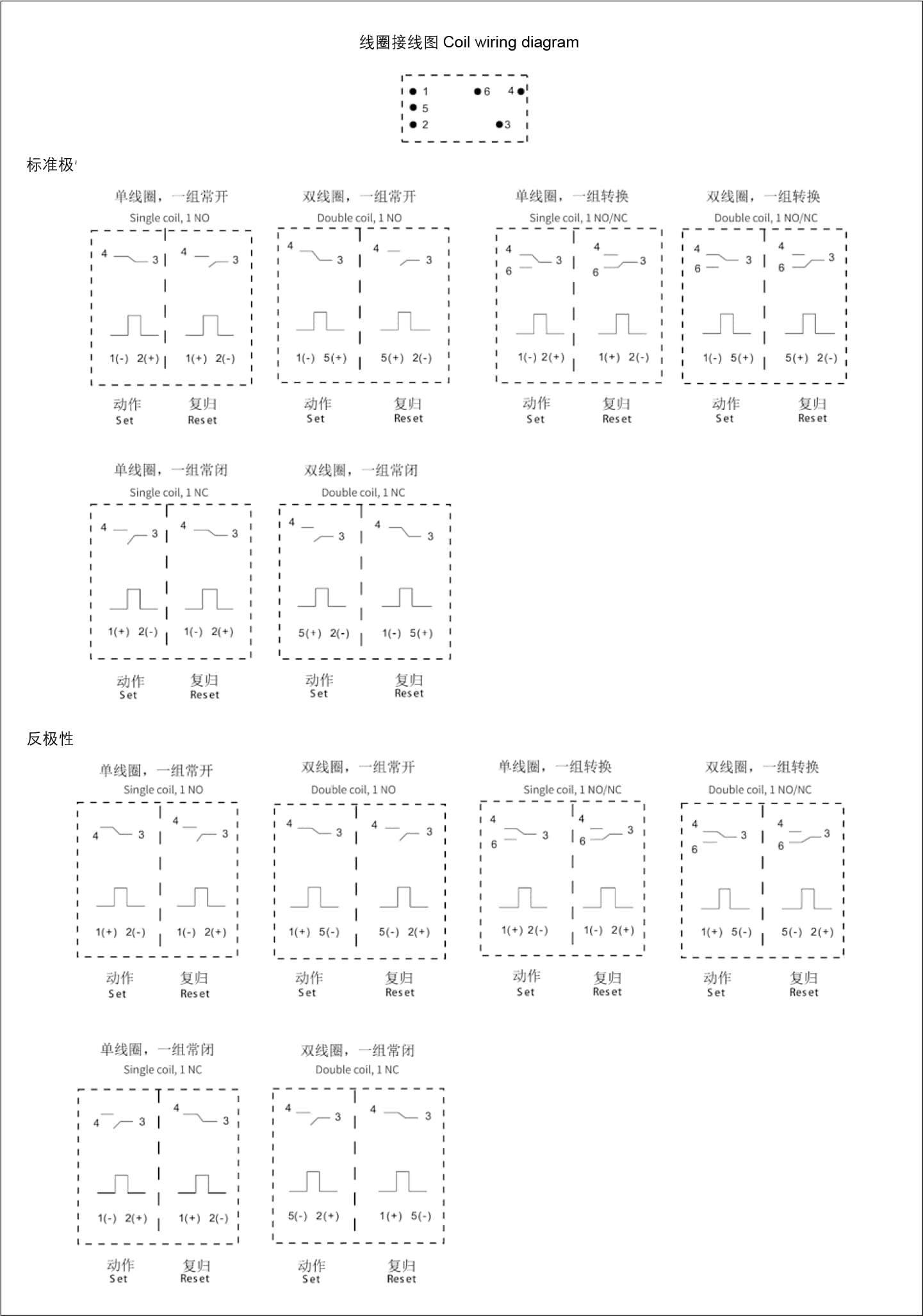

| 线圈类型 | 额定电压 | 动作/复归电压 | 脉冲宽度 | 线圈电阻 | 线圈功耗 |
| 单线圈 | 5 | ≤3.5 | 50~100 | 41.6 | 约: 0.6 |
| 6 | ≤4.2 | 60 | |||
| 9 | ≤6.3 | 135 | |||
| 12 | ≤8.4 | 240 | |||
| 24 | ≤16.8 | 960 | |||
| 双线圈 | 5 | ≤3.5 | 41.6+41.6 | ||
| 6 | ≤4.2 | 60+60 | |||
| 9 | ≤6.3 | 135+135 | |||
| 12 | ≤8.4 | 240+240 | |||
| 24 | ≤16.8 | 960+960 | |||
| 单线圈 | 5 | ≤3.5 | 50~100 | 62.5 | 约: 0.4 |
| 6 | ≤4.2 | 90 | |||
| 9 | ≤6.3 | 202.5 | |||
| 12 | ≤8.4 | 360 | |||
| 24 | ≤16.8 | 1440 | |||
| 双线圈 | 5 | ≤3.5 | 50~100 | 20.8+20.8 | 约: 1.2 |
| 6 | ≤4.2 | 30+30 | |||
| 9 | ≤6.3 | 67.5+67.5 | |||
| 12 | ≤8.4 | 120+120 | |||
| 24 | ≤16.8 | 480+480 |
| 安全认证 | 证书编号 | 负载 | |||||
| UL | E358149 | 20A 250VAC | 16A 250VAC | 8A 240VAC | 1.5HP 250VAC | 3300W 277VAC | TV-10 |
备注：

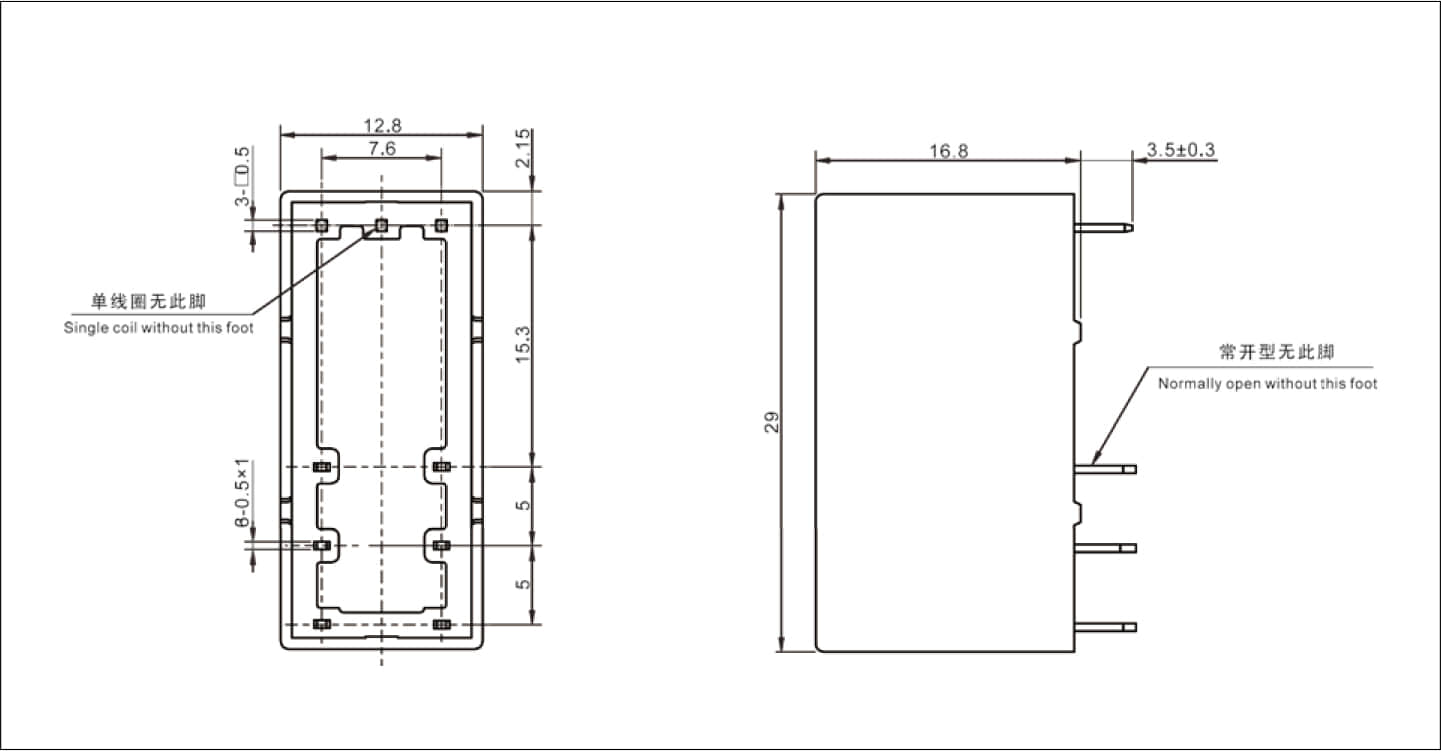

(1)产品部分外形尺寸未注尺寸公差，当外形尺寸 ≤1mm，公差为 ±0.2mm；当外形尺寸在 1~5mm 之间时，公差为 ±0.3mm；当外形尺寸＞ 5mm 时，公差为 ±0.4mm；

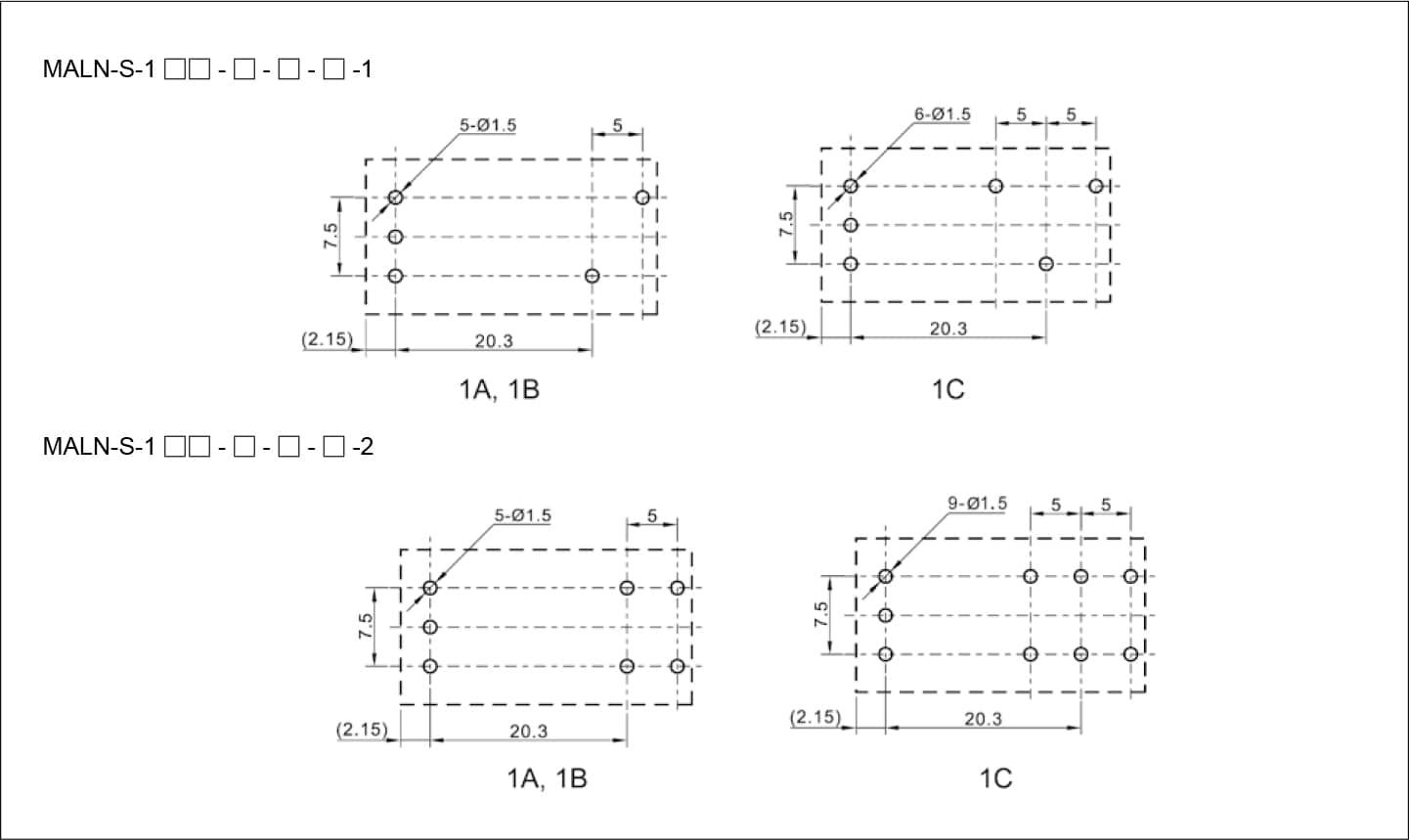

(2) 安装孔尺寸中未注尺寸公差的均为 ±0.1mm。
