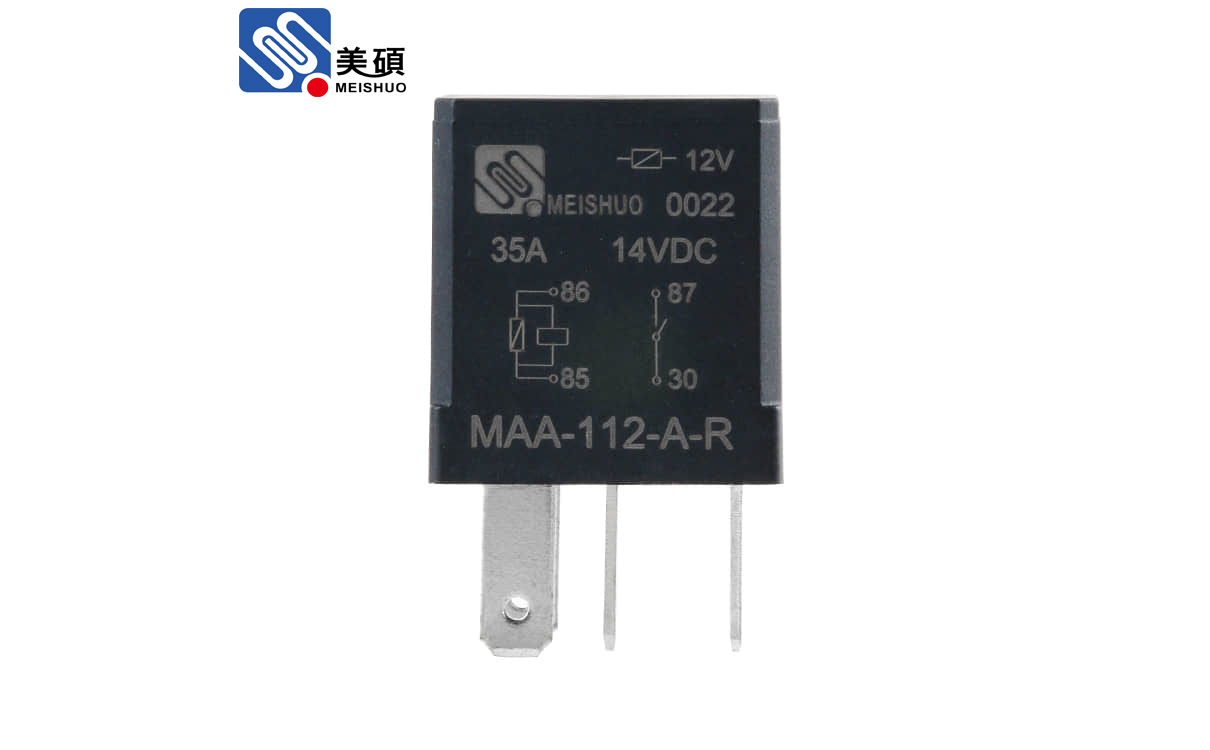

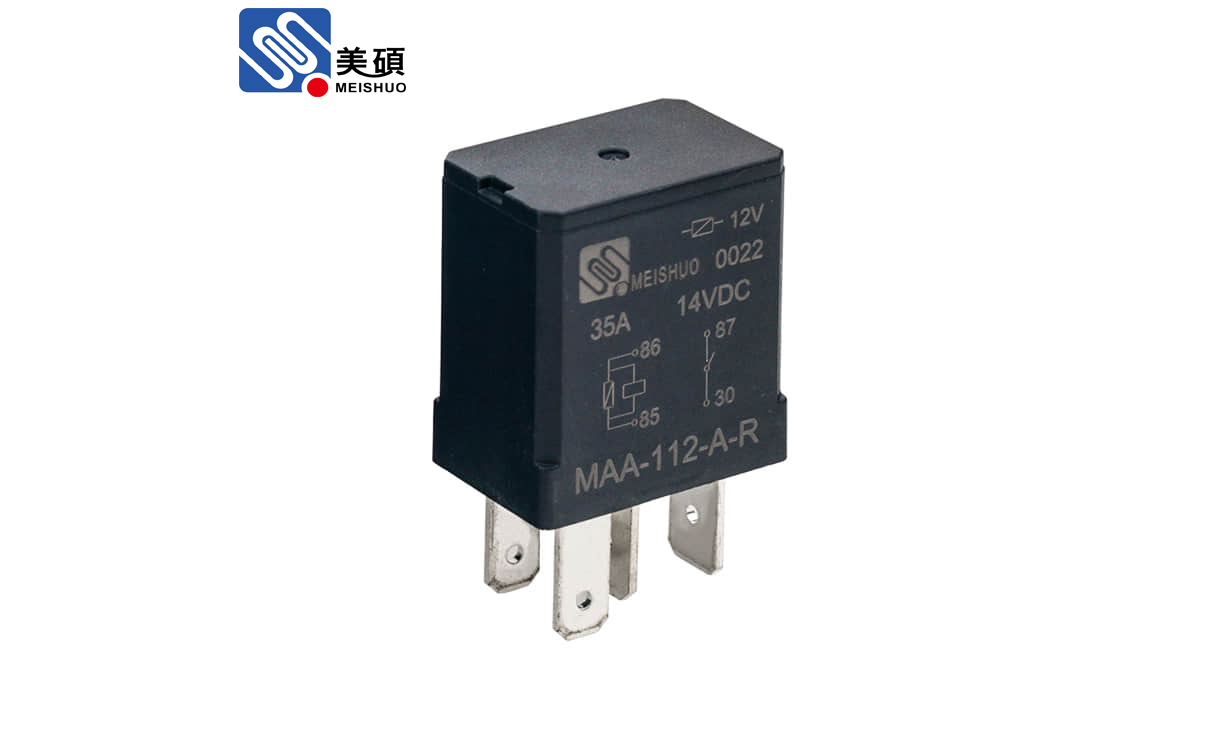

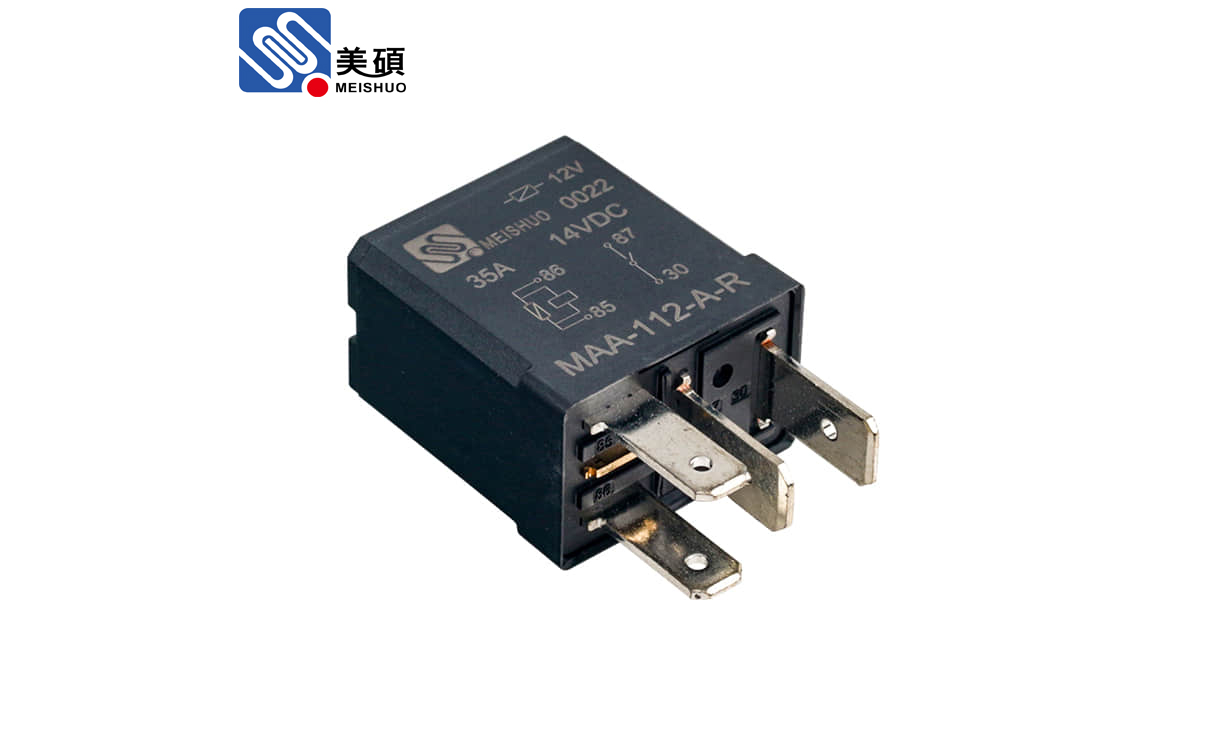

触点形式 | 触点材料 | 接触压降 | 最大连续电流 | 最大切换电流 | 机械寿命 | ||
1A, 1C | 银合金 | NO： 典型值Typ.15mV 最大值Max.300mV | NC： 典型值Typ.25mV 最大值Max.300mV | NO: 35A | NC: 20A | 40VDC | 1×106 次 OPS |
绝缘电阻 | 介质耐压 | 动作时间 | 释放时间 | 环境温度 | 振动 | |
100MΩ （500VDC） | 触点与线圈间：500VAC 1min 断开触点间：500VAC 1min | ≤10ms | ≤10ms | -40℃ ~ +125℃ | 10Hz ~ 500Hz 49m/s²(5G) | |
冲击 | 引出端方式 | 封装形式 | 重量 | 机械性能 | ||
196m/s²(30G) | 快速接式引出端QC | 防尘罩 封塑型 | 约22gx | 外壳保持力： ( 拉和压 )200N | 引出脚保持力： ( 拉和压 )100N | 引出脚抗弯曲力 : ( 各方向 )10N |
额定电压 | 动作电压 | 释放电压 | 线圈电阻 | 线圈功率 | 并联电阻 | 等效电阻 | 允许最大线圈电压（1） | |
20℃ | 85℃ | |||||||
12 | ≤8.4 | ≥1.2 | 90 | 约: 1.6 | - | - | 20 | 15 |
12 | ≤8.4 | ≥1.2 | 90 | 约: 1.8 | 680 | 79.5 | 20 | 15 |
24 | ≤16.8 | ≥2.4 | 360 | 约: 1.6 | - | - | 40 | 30 |
24 | ≤16.8 | ≥2.4 | 360 | 约: 1.8 | 2700 | 317.6 | 40 | 30 |
注意 : (1) 触点无负载电流 , 线圈电阻为最小值情况下 , 继电器线圈允许施加的最大连续工作电压。
负载电压 | 负载类型 | 负载电流 A | 通断比 s | 电耐久性 ( 次 OPS) | 试验环境 温度 | ||||
1C | 1A | 接通 On | 断开 Off | ||||||
常开 NO | 常闭 NC | 常开 NO | |||||||
14VDC | 银合金 | 接通 | 35 | 20 | 35 | 2 | 2 | 1×105 | 详见电耐久 性试验环境 温度曲线 |
断开 | 35 | 20 | 35 | 2 | 2 | 1×105 | |||
感性 | 接通 | 40 | 20 | 40 | 2 | 2 | 1×105 | ||
断开 | 20 | 10 | 20 | 2 | 2 | 1×105 | |||
灯 | 接通 | 100 | - | 100 | 2 | 2 | 1×105 | ||
断开 | 20 | - | 20 | 2 | 2 | 1×105 | |||
28VDC | 阻性 | 接通 | 20 | 10 | 20 | 2 | 2 | 1×105 | |
断开 | 20 | 10 | 20 | 2 | 2 | 1×105 | |||
感性 | 接通 | 38 | 28 | 38 | 2 | 2 | 1×105 | ||
断开 | 15 | 6 | 15 | 2 | 2 | 1×105 | |||
灯 | 接通 | 70 | - | 70 | 2 | 2 | 1×105 | ||
断开 | 7 | - | 7 | 2 | 2 | 1×105 | |||
备注：

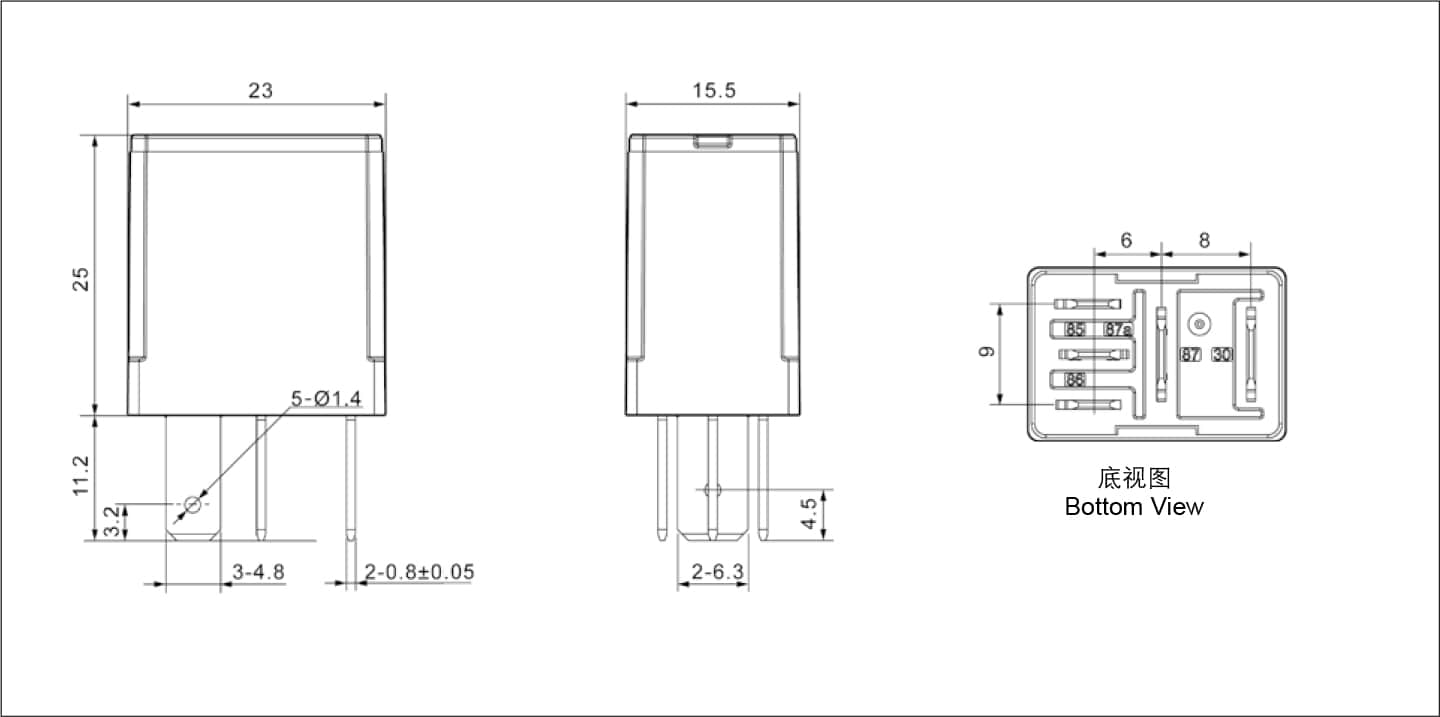

(1) 产品部分外形尺寸未注尺寸公差，当外形尺寸 ≤1mm，公差为 ±0.2mm；当外形尺寸在 1~5mm 之间时，公差为 ±0.3mm；当外形尺寸＞ 5mm 时，公差为 ±0.4mm；
(2) 安装孔尺寸中未注尺寸公差的均为 ±0.1mm。
