| 触点形式 | 触点材料 | 接触电阻 | 触点负载（阻性） | 最大切换电流 | 最大切换电压 | 最大切换功率 | 电气寿命 | 机械寿命 |
1A | 银合金 | ≤100mΩ (1A 6VDC) | 20A 277VAC 25A 250VAC 16A 250VAC | 25A | 250VAC | 6250VA | 1×105 次 OPS | 1×106 次 OPS |
| 绝缘电阻 | 介质耐压 | 动作时间 | 释放时间 | 环境温度 | |
1000MΩ (at 500VDC) | 触点与线圈间 : 4500VAC 1min 断开触点间 : 1500VAC 1min | ≤15ms | ≤5ms | -40℃ ~+105℃ | |
| 振动 | 冲击 | 引出端方式 | 封装形式 | 重量 | |
| 强度 | 稳定性 | ||||
| 10Hz~55Hz 1.5mm 双振幅 (DA) | 98m/s² (10G) | 980m/s² (100G) | MPY: 印刷板 + 快连接式 PCB+QC MPY-P: 印刷板式 PCB | 塑封型 防尘罩型 | 约: 23g |
| 额定电压 | 动作电压 | 释放电压 | 最大允许电压 | 线圈电阻 Ω±10% | 线圈功耗 |
| 5 | ≤3.75 | ≥0.5 | 7.5 | 28 | 约 : 0.9W |
| 6 | ≤4.50 | ≥0.6 | 9 | 40 | |
| 9 | ≤6.75 | ≥0.9 | 13.5 | 90 | |
| 12 | ≤9 | ≥1.2 | 18 | 160 | |
| 24 | ≤18 | ≥2.4 | 36 | 640 | |
| 48 | ≤36 | ≥4.8 | 72 | 2560 |
| 安全认证 | 证书编号 | 负载 |
| UL | E358149 | 20A 250VAC/277VAC/30VDC 16A 250VAC 2HP 240VAC/250VAC/277VAC |
| TUV | R50204088 | 25A 250VAC/30VDC 20A 250VAC/30VDC |
| CQC | CQC11002059552 | 25A 250VAC/30VDC 20A 250VA/30VDC 16A 250VA/30VDC |
备注 :

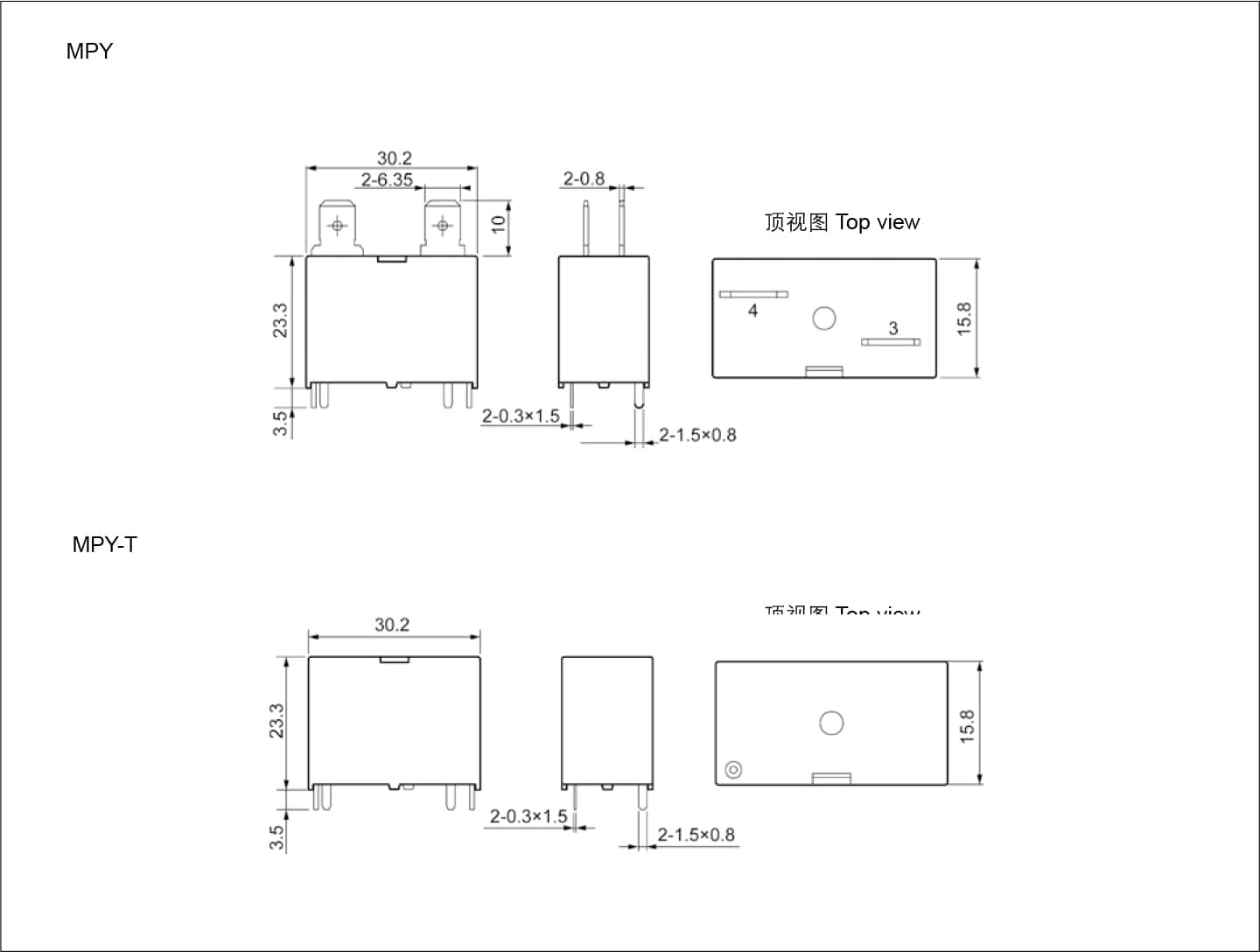

(1)产品部分外形尺寸未注尺寸公差，当外形尺寸 ≤1mm，公差为 ±0.2mm；当外形尺寸在 1~5mm 之间时，公差为 ±0.3mm；当外形尺寸＞ 5mm 时，公差为 ±0.4mm；

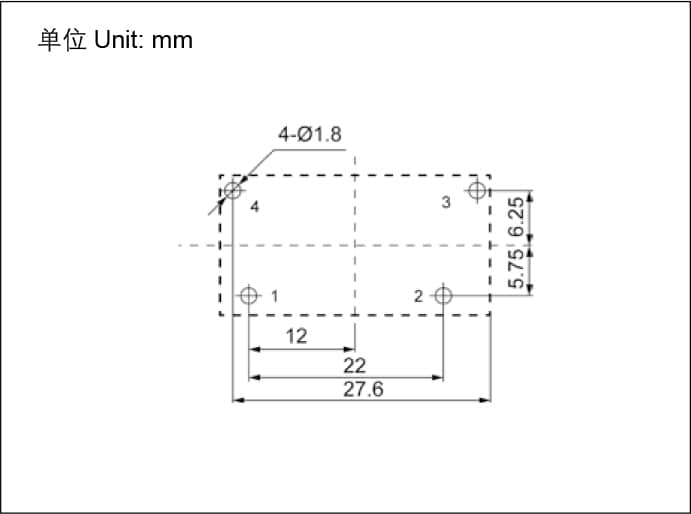

(2) 安装孔尺寸中未注尺寸公差的均为 ±0.1mm。
