| 触点形式 | 触点材料 | 接触电阻 | 触点负载（阻性） | 最大切换电流 | 最大切换电压 | 最大切换功率 | 电气寿命 | 机械寿命 |
1A, 1B, 1C 2A, 2B, 2C | 银合金 | ≤100mΩ (1A 6VDC) | 1C: NO/NC: 16A/8A 250VAC NO/NC: 12A/6A 250VAC 2C: NO/NC: 8A/4A 250VAC | 12A/16A 8A | 250VAC/30VDC | 3000VA/4000VA 2000VA | 1×105 次 OPS | 1×106 次 OPS |
| 绝缘电阻 | 介质耐压 | 动作时间 | 释放时间 | 环境温度 | |
1000MΩ (at 500VDC) | 触点与线圈间 : 5000VAC 1min 断开触点间 : 1000VAC 1min 触点组件 : 2500VAC 1min | ≤15ms | ≤8ms | -40℃ ~+105℃ | |
| 振动 | 冲击 | 引出端方式 | 封装形式 | 重量 | |
| 强度 | 稳定性 | ||||
| 10Hz~55Hz 1.5mm 双振幅 (DA) | 98m/s² (10G) | 980m/s² (100G) | 印制板式 PCB | 塑封型 防焊剂型 | 约: 13.5g |
标准型
| 额定电压 | 动作电压 | 释放电压 | 最大允许电压 | 线圈电阻 Ω±10% | 线圈功耗 |
| 5 | ≤3.75 | ≥0.25 | 7.5 | 62 | 约 : 0.4 |
| 6 | ≤4.5 | ≥0.3 | 9.0 | 90 | |
| 9 | ≤6.75 | ≥0.45 | 13.5 | 202 | |
| 12 | ≤9 | ≥0.6 | 18 | 360 | |
| 18 | ≤13.5 | ≥0.9 | 24 | 810 | |
| 24 | ≤18 | ≥1.2 | 36 | 1440 | |
| 48 | ≤36 | ≥2.4 | 72 | 5760 | |
| 60 | ≤45 | ≥3 | 90 | 9000 | |
| 72 | ≤54 | ≥3.6 | 108 | 12960 | |
| 110 | ≤82.5 | ≥5.5 | 165 | 30250 |
高功耗型
| 额定电压 | 动作电压 | 释放电压 | 最大允许电压 | 线圈电阻 Ω±10% | 线圈功耗 |
| 5 | ≤3.75 | ≥0.25 | 7.5 | 47 | 约 : 0.53 |
| 6 | ≤4.5 | ≥0.3 | 9.0 | 68 | |
| 9 | ≤6.75 | ≥0.45 | 13.5 | 153 | |
| 12 | ≤9 | ≥0.6 | 18 | 153 | |
| 18 | ≤13.5 | ≥0.9 | 24 | 611 | |
| 24 | ≤18 | ≥1.2 | 36 | 1086 | |
| 48 | ≤36 | ≥2.4 | 72 | 4347 | |
| 60 | ≤45 | ≥3 | 90 | 6792 | |
| 72 | ≤54 | ≥3.6 | 108 | 9600 | |
| 110 | ≤82.5 | ≥5.5 | 165 | 22830 |
| 安全认证 | 证书编号 | 负载 |
| UL | E358149 | 8A 250VAC 16A 250VAC 4A 277VAC |
| TUV | R50302776 | 8A 250VAC 16A 250VAC 12A 250VAC |
| CQC | CQC15002122984 | 8A 250VAC 16A 250VAC 12A 277VAC |
备注 :

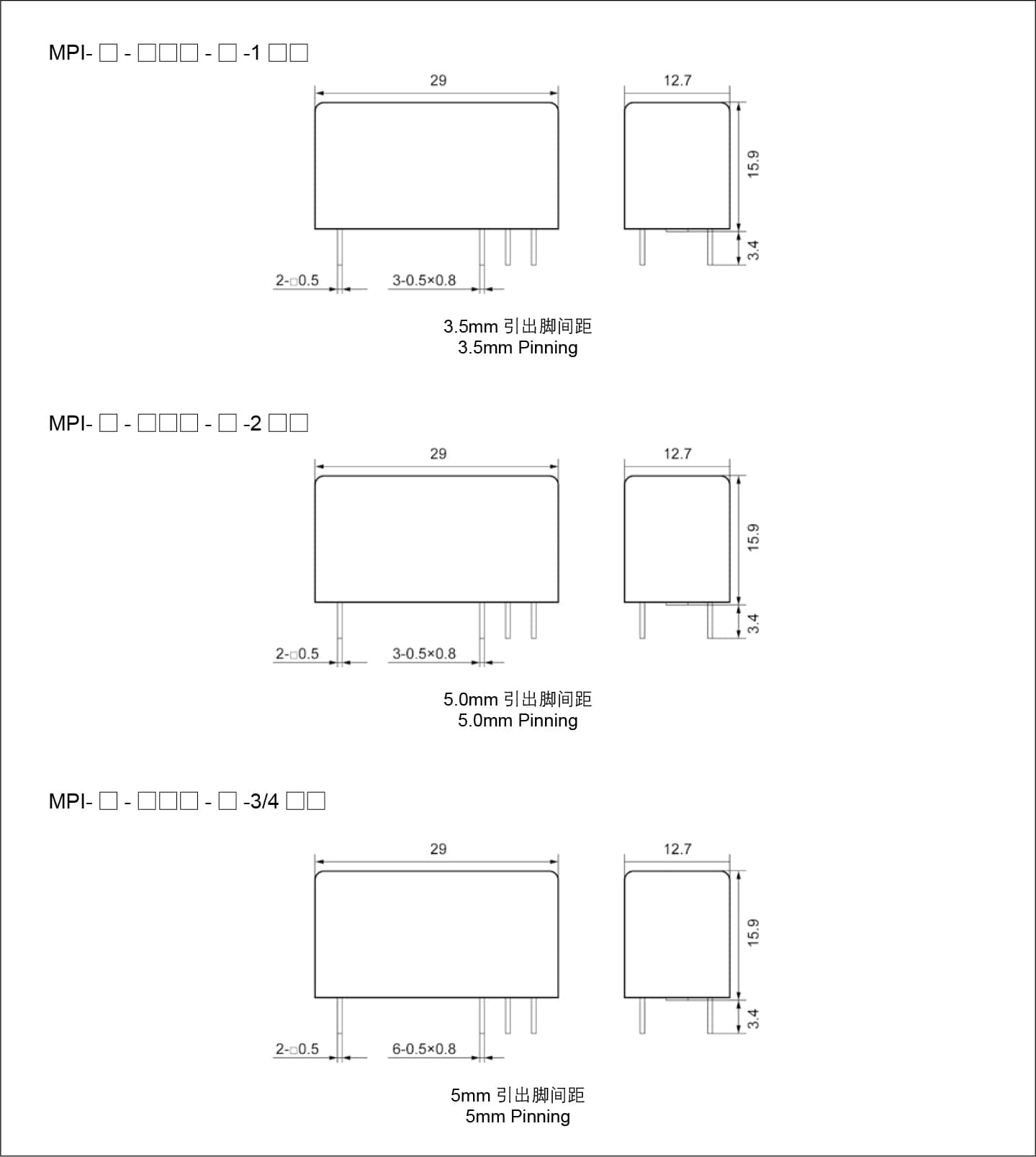

(1)产品部分外形尺寸未注尺寸公差，当外形尺寸 ≤1mm，公差为 ±0.2mm；当外形尺寸在 1~5mm 之间时，公差为 ±0.3mm；当外形尺寸＞ 5mm 时，公差为 ±0.4mm；

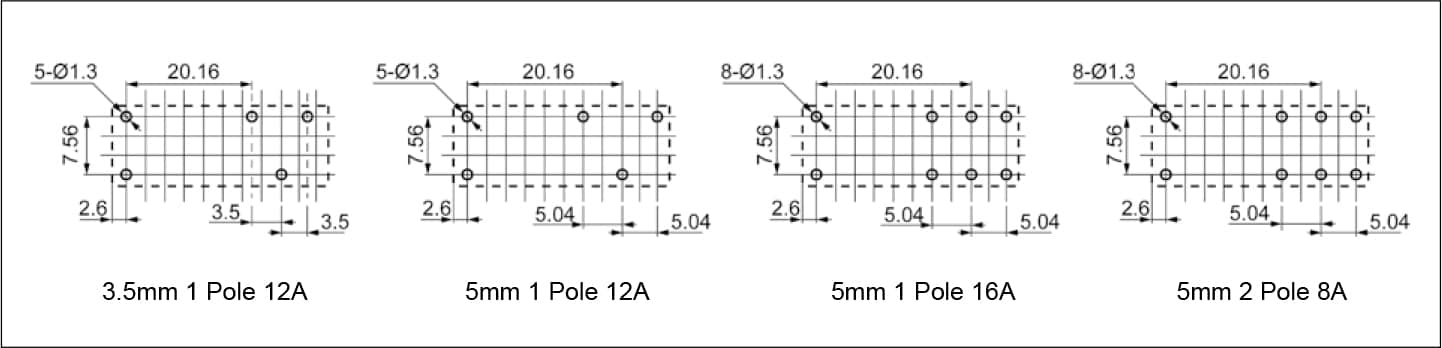

(2) 安装孔尺寸中未注尺寸公差的均为 ±0.1mm。
