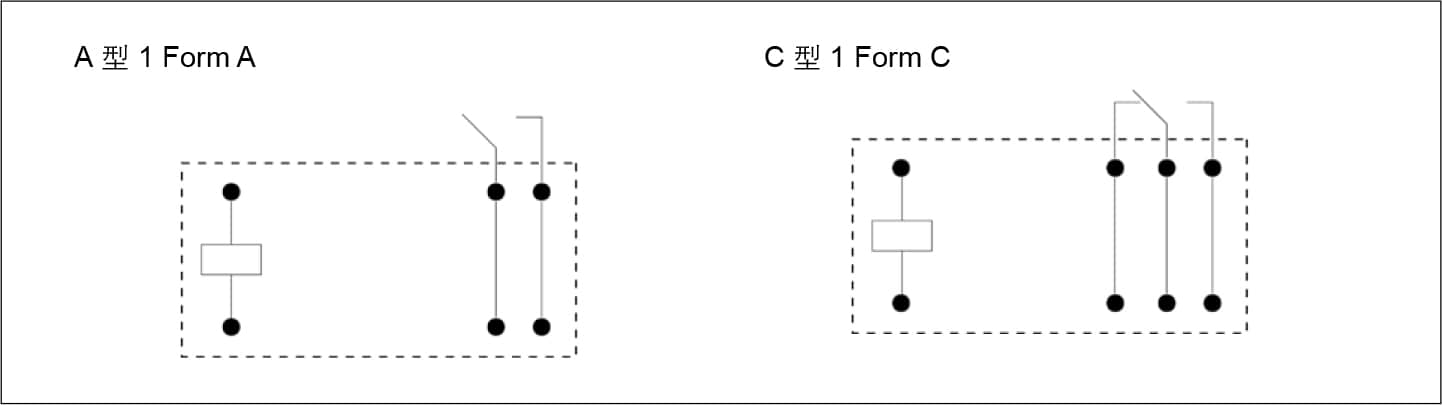

| 触点形式 | 触点材料 | 接触电阻 | 触点负载（阻性） | 最大切换电流 | 最大切换电压 | 最大切换功率 | 电气寿命 | 机械寿命 |
| 1A, 1C | 银合金 | ≤100mΩ(1A 6VDC) | 常开 NO: 16A 常闭 NC: 5A | 16A | 250VAC | 4000VA | 1×105 次 OPS | 1×106 次 OPS |
| 绝缘电阻 | 介质耐压 | 动作时间 | 释放时间 | 环境温度 | |
1000MΩ (at 500VDC) | 触点与线圈间 : 5000VAC 1min 断开触点间 : 1000VAC 1min | ≤15ms | ≤8ms | -40℃ ~+85℃ | |
| 振动 | 冲击 | 引出端方式 | 封装形式 | 重量 | |
| 强度 | 稳定性 | ||||
| 10Hz~55Hz 1.5mm 双振幅 (DA) | 98m/s² (10G) | 980m/s² (100G) | 印制板式 PCB | 塑封型 | 约: 13.5g |
| 额定电压 | 动作电压 | 释放电压 | 最大允许电压 | 线圈电阻 Ω±10% | 线圈功耗 |
| 5 | ≤3.75 | ≥0.25 | 7.5 | 62 | 约 : 0.4 |
| 6 | ≤4.5 | ≥0.3 | 9 | 90 | |
| 9 | ≤6.75 | ≥0.45 | 13.5 | 202 | |
| 12 | ≤9 | ≥0.6 | 18 | 360 | |
| 18 | ≤13.5 | ≥0.9 | 27 | 810 | |
| 24 | ≤18 | ≥1.2 | 36 | 1440 | |
| 48 | ≤36 | ≥2.4 | 72 | 5760 | |
| 5 | ≤3.75 | ≥0.25 | 7.5 | 47 | 约 : 0.53 |
| 6 | ≤4.5 | ≥0.3 | 9 | 68 | |
| 9 | ≤6.75 | ≥0.45 | 13.5 | 152 | |
| 12 | ≤9 | ≥0.6 | 18 | 270 | |
| 18 | ≤13.5 | ≥0.9 | 27 | 611 | |
| 24 | ≤18 | ≥1.2 | 36 | 1086 | |
| 48 | ≤36 | ≥2.4 | 72 | 4350 |
| 安全认证 | 证书编号 | 负载 |
| UL | E358149 | 16A 250VAC 16A 277VAC 1HP 250VAC 1/2HP 120VAC |
| TUV | R50302777 | 16A250VAC |
| CQC | CQC15002122983 | 16A 250VAC 16A 277VAC |
备注 :

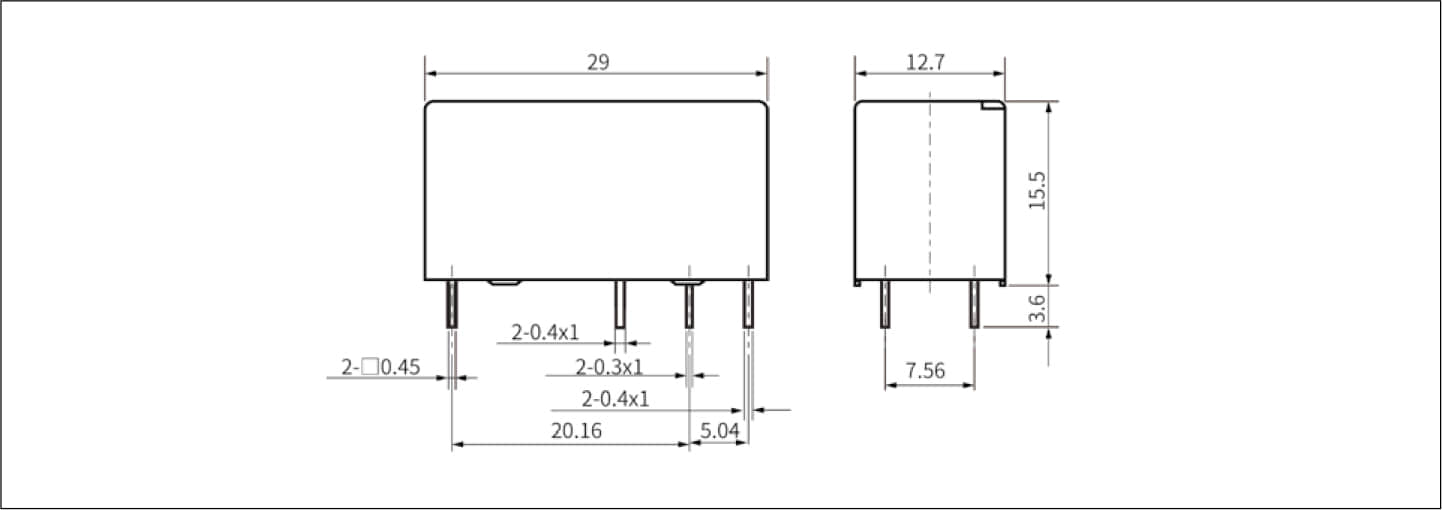

(1)产品部分外形尺寸未注尺寸公差，当外形尺寸 ≤1mm，公差为 ±0.2mm；当外形尺寸在 1~5mm 之间时，公差为 ±0.3mm；当外形尺寸＞ 5mm 时，公差为 ±0.4mm；

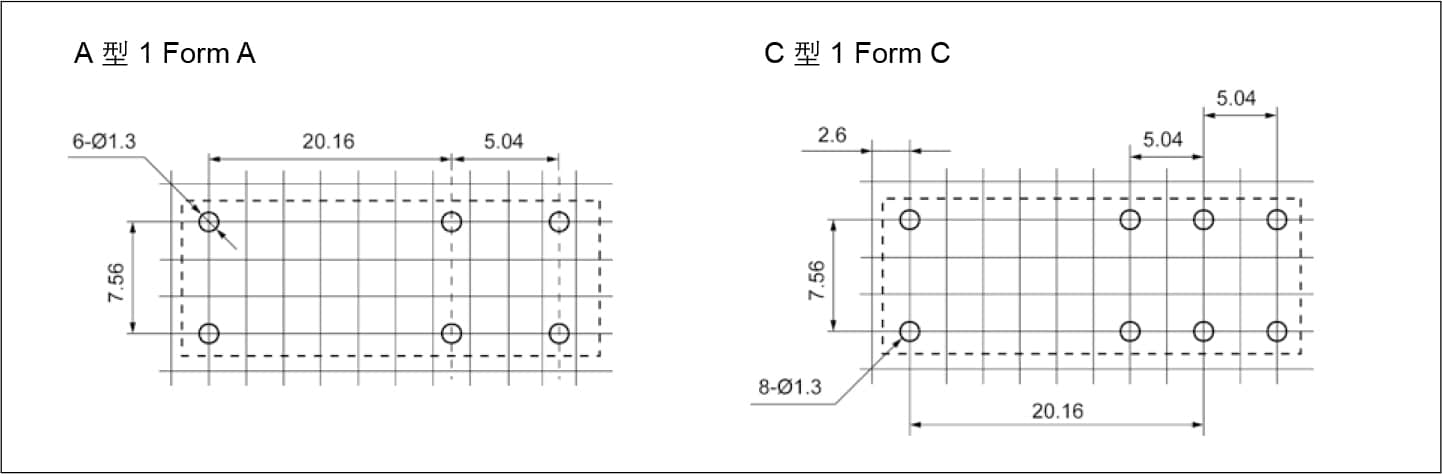

(2) 安装孔尺寸中未注尺寸公差的均为 ±0.1mm。
