| 触点形式 | 触点材料 | 接触电阻 | 触点负载（阻性） | 最大切换电流 | 最大切换电压 | 最大切换功率 | 电气寿命 | 机械寿命 | |
| 标准型 | 灵敏型 | ||||||||
| 1A, 1B, 1C | 银合金 | ≤100mΩ (1A 6VDC) | NO: 10A 250VAC NO: 5A 250VAC/30VDC | NC: 3A/5A 250VAC/30VDC | 10A | 250VAC/30VDC | 2500VA/300W | 1×105 次 OPS | 1×106 次 OPS |
| 绝缘电阻 | 介质耐压 | 动作时间 | 释放时间 | 环境温度 | |
1000MΩ (at 500VDC) | 触点与线圈间 : 4000VAC 1min 断开触点间 : 1000VAC 1min | ≤8ms | ≤5ms | -40℃ ~+105℃ | |
| 振动 | 冲击 | 引出端方式 | 封装形式 | 重量 | |
| 强度 | 稳定性 | ||||
| 10Hz~55Hz 1.5mm 双振幅 (DA) | 98m/s² (10G) | 980m/s² (100G) | 印制板式 PCB | 塑封型 防焊剂型 | 约: 7g |
标准型
| 额定电压 | 动作电压 | 释放电压 | 最大允许电压 | 线圈电阻 Ω±10% | 线圈功耗 |
| 5 | ≤3.75 | ≥0.25 | 7.5 | 62.5 | 约 : 0.4 |
| 6 | ≤4.5 | ≥0.3 | 9 | 90 | |
| 9 | ≤6.75 | ≥0.45 | 13.5 | 202.5 | |
| 12 | ≤9 | ≥0.6 | 18 | 360 | |
| 18 | ≤13.5 | ≥0.9 | 27 | 810 | |
| 24 | ≤18 | ≥1.2 | 36 | 1440 | |
| 48 | ≤36 | ≥2.4 | 72 | 5760 |
标准型
| 额定电压 | 动作电压 | 释放电压 | 最大允许电压 | 线圈电阻 Ω±10% | 线圈功耗 |
| 5 | ≤3.75 | ≥0.25 | 7.5 | 55.5 | 约 : 0.45 |
| 6 | ≤4.5 | ≥0.3 | 9 | 80 | |
| 9 | ≤6.75 | ≥0.45 | 13.5 | 180 | |
| 12 | ≤9 | ≥0.6 | 18 | 320 | |
| 18 | ≤13.5 | ≥0.9 | 27 | 720 | |
| 24 | ≤18 | ≥1.2 | 36 | 1280 | |
| 48 | ≤36 | ≥2.4 | 72 | 5120 |
灵敏型
| 额定电压 | 动作电压 | 释放电压 | 最大允许电压 | 线圈电阻 Ω±10% | 线圈功耗 |
| 5 | ≤3.75 | ≥0.25 | 7.5 | 125 | 约 : 0.2 |
| 6 | ≤4.5 | ≥0.3 | 9 | 180 | |
| 9 | ≤6.75 | ≥0.45 | 13.5 | 405 | |
| 12 | ≤9 | ≥0.6 | 18 | 720 | |
| 18 | ≤13.5 | ≥0.9 | 27 | 1620 | |
| 24 | ≤18 | ≥1.2 | 36 | 2800 | |
| 48 | ≤36 | ≥2.4 | 72 | 11520 |
| 安全认证 | 证书编号 | 负载 |
| UL | E358149 | NO(100k 105℃ ): 10A 277VAC/250VAC/125VAC 5A 277VAC/250VAC/30VDC 8A 250VAC 3A 250VAC/30VDC TV-5 120VAC 1/6HP 277VAC NO/NC (100k 105℃ ): NO: 10A 277VAC/250VAC/125VAC 5A 277VAC/250VAC/30VDC TV-5 120VAC 1/6HP 277VAC 1A 250VAC 3A 250VAC/30VDC 8A 250VAC NC: 3A 250VAC/30VDC 5A 277VAC /250VAC/30VDC 1A 250VAC |
| TUV | R50403369 | NO(100k 105℃ ): 10A 250VAC 8A 250VAC 5A 250VAC/30VDC 3A 250VAC/30VDC NO/NC(100k 105℃ ): NO:10A 250VAC 8A 250VAC 5A 250VAC/30VDC 3A 250VAC/30VDC NC: 3A 250VAC/30VDC 5A 250VAC/30VDC 1A 250VAC |
| CQC | 18002195922 | NO (100k 105℃ ): NO:10A 277VAC/250VAC/125VAC 8A 277VAC/250VAC 5A 277VAC/250VAC/30VDC 3A 277VAC/250VAC/30VDC NC: 3A 250VAC/30VDC 5A 250VAC/30VDC 1A 250VAC |
备注 :

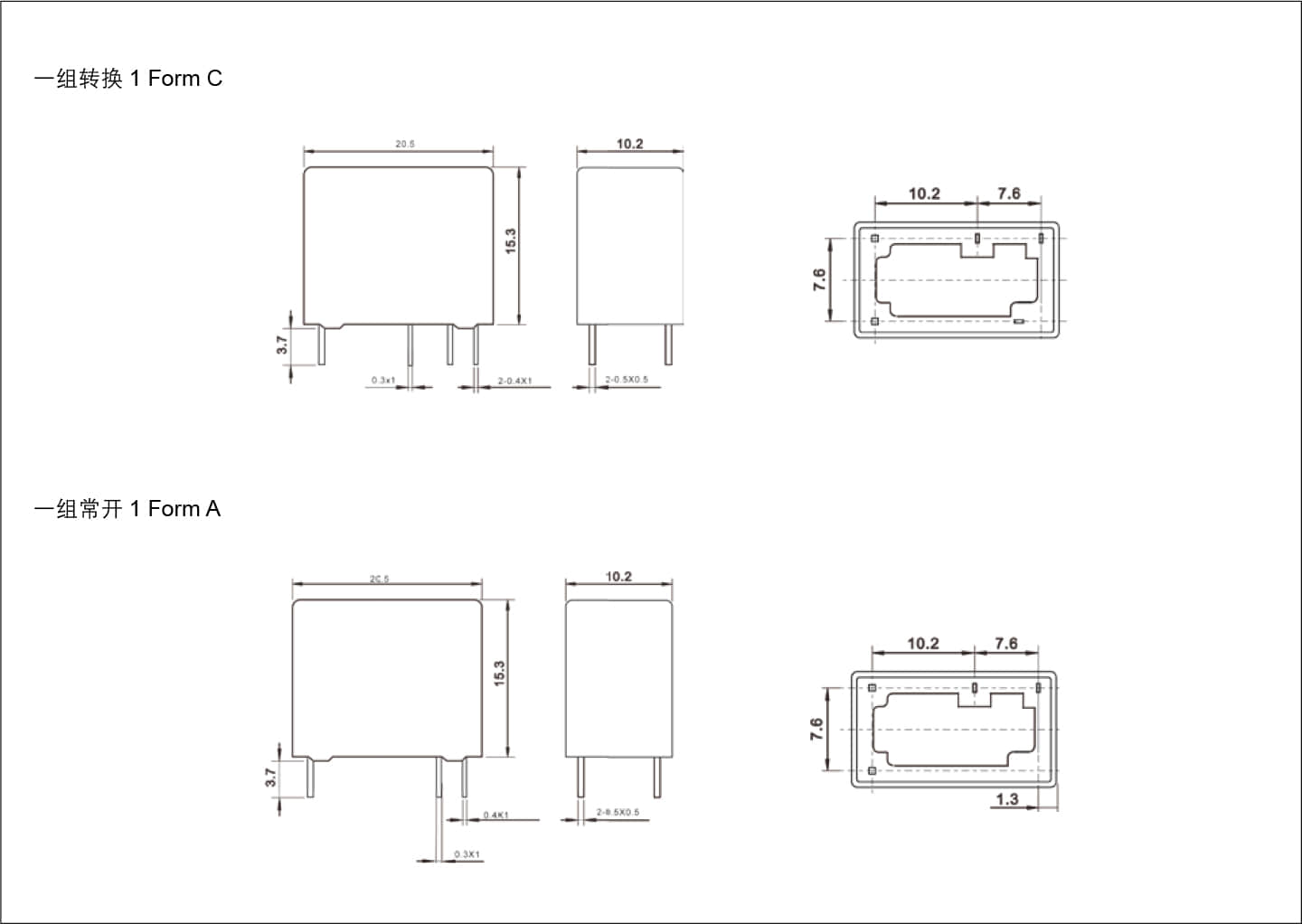

(1)产品部分外形尺寸未注尺寸公差，当外形尺寸 ≤1mm，公差为 ±0.2mm；当外形尺寸在 1~5mm 之间时，公差为 ±0.3mm；当外形尺寸＞ 5mm 时，公差为 ±0.4mm；
(2) 安装孔尺寸中未注尺寸公差的均为 ±0.1mm。
